智能电气特征制做方法

发布人: 发布时间: 人气:

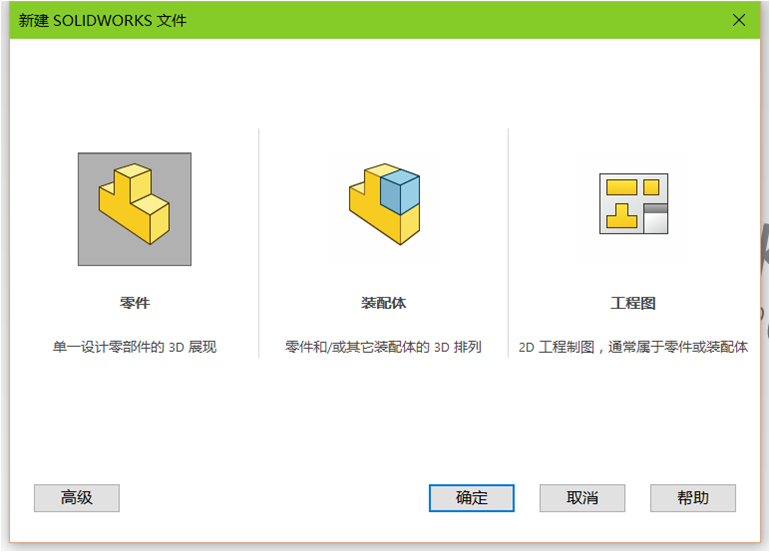

  1.在SOLIDWORKS 上创建 【零件】

智能电气特征制做方法

  创建如下模型零件,并保存。

智能电气特征制做方法222

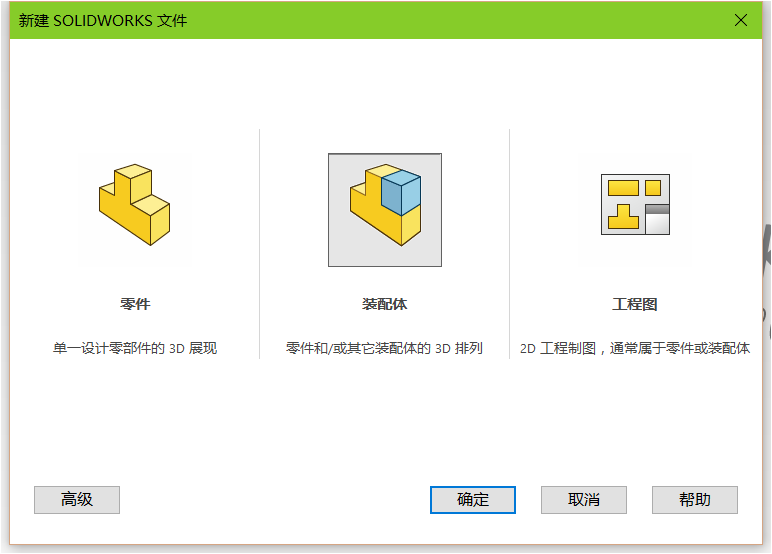

  2.创建装配体

智能电气特征制做方法333

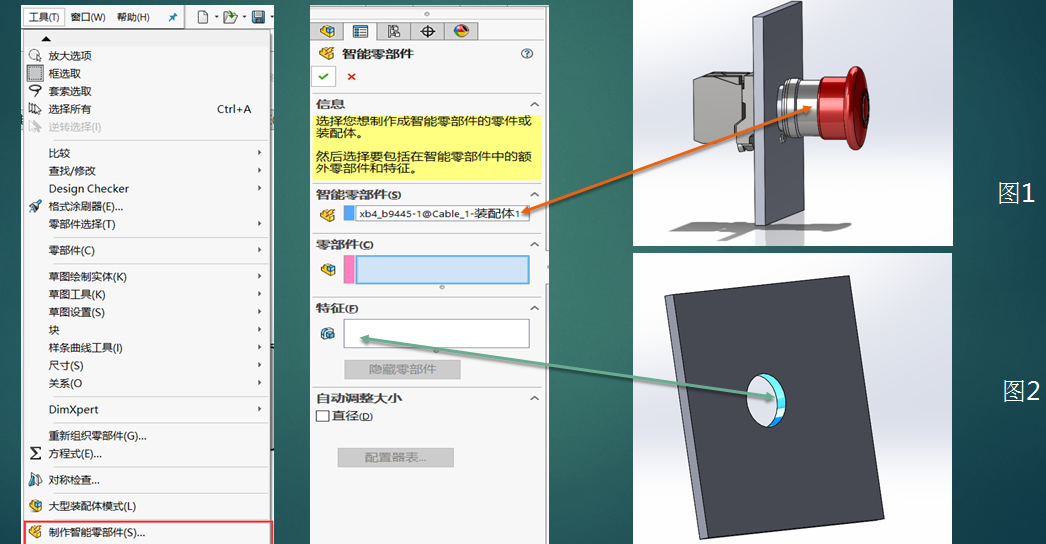

  2. 首先,在装配体中 打开“零件模型”,插入智能开孔部件(按钮)并装配。如:图1

智能电气特征制做方法4444

  然后,在【工具】 菜单下找到【制作智能零部件】 并在模型中选择对应部件特征就可以了

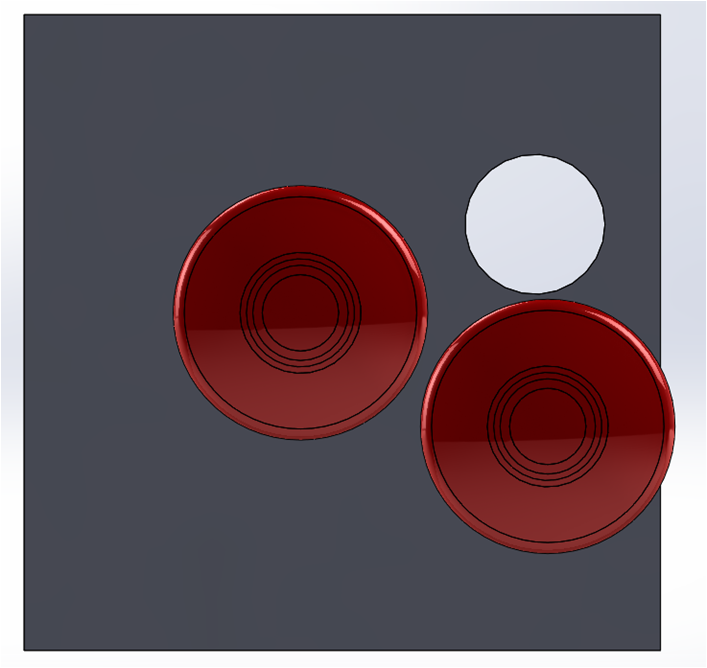

  此时再次插入刚才的【按钮】,你会发现它具有了智能特征,并能智能开孔。

智能电气特征制做方法5555

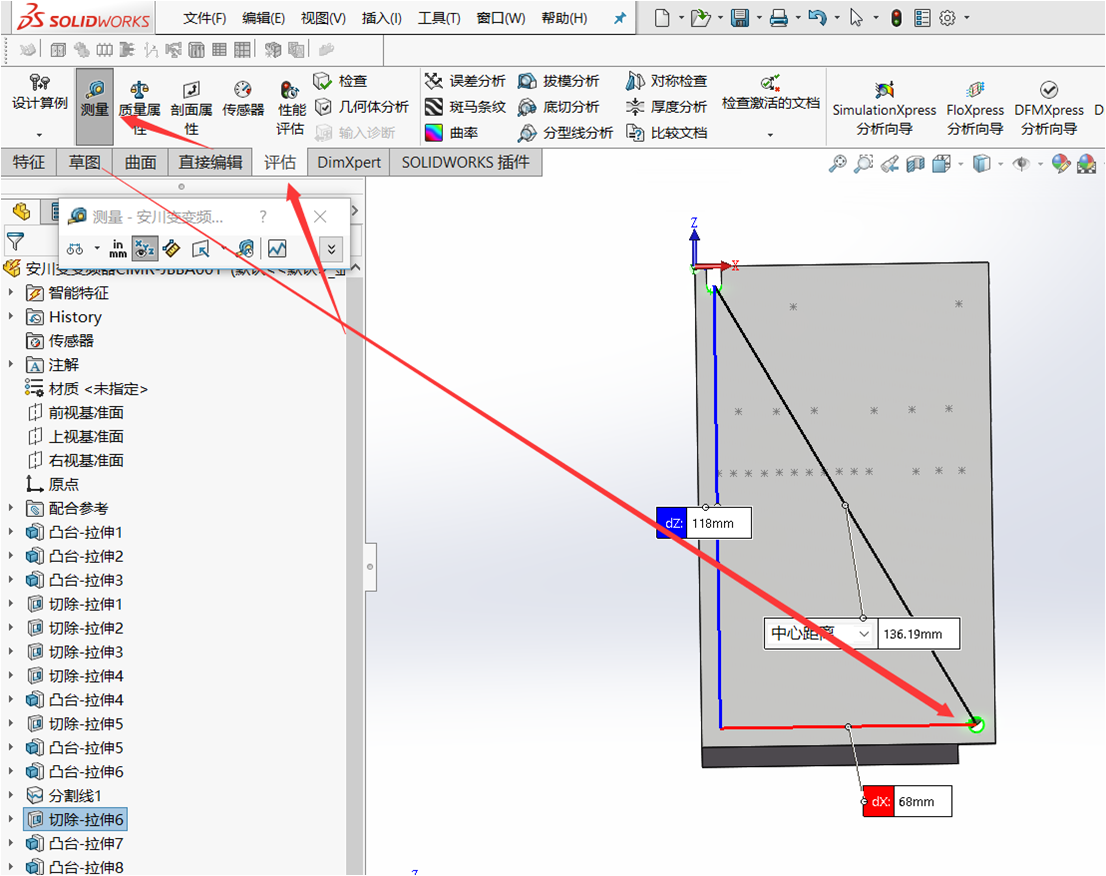

  对于电柜底板安装部件,如:变频器 、开关电源,我们使用相同的方法,制做零部件智能特征。

智能电气特征制做方法66666
