Solidworks工程图技巧:零件局部剖切方法,你肯定用的着

发布人: 发布时间: 人气:

在使用工程图时,有一些小的技巧可帮助大家提升工作效率,今天小维就来给大家说说零件局部剖切的方法。



GB国标中关于剖切部分,零件的筋,标准件等都是不能剖的。那么我们在创建工程图时零件中的这部分有以下几种方法实现不剖切。Solidworks在生成剖面视图时,可以自动识别“筋”特征创建的筋,剖切时会提示排除。但是其它方法创建的就无法识别了,我们可以使用以下两种方法进行剖。

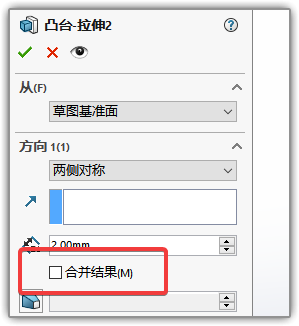

1、取消【合并实体】



在零件绘时,对于不需要剖切的特征可以取消【合并实体】。这样在工程图剖切时会分成两部分,可以单独编辑。

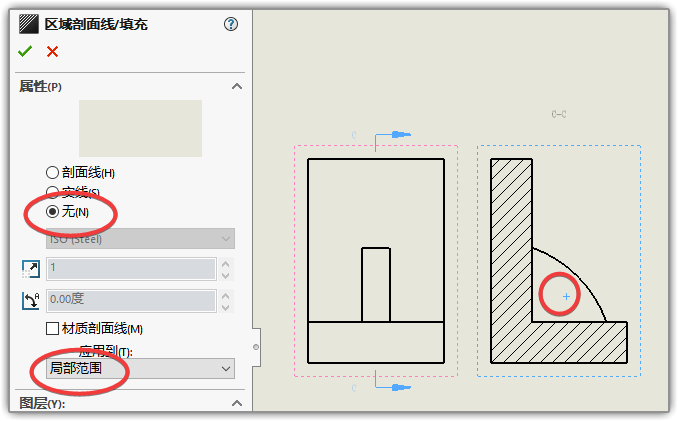

2、手绘



直接在工程图中创建剖视图,取消填充剖面线。然后修整好轮廓再重新对于需要剖面线的地方进行填充。



小维提醒:



◉ 第一种方法可行性比较高

◉ 第二种方法需要重新绘制一些轮廓线



以上的方法只针对零件的剖视图。对于装配体,可以使用【配置】功能,实现对某些零件不剖切。
