使用SolidWorks时，会有很多小方法，小技能帮助我们操作更方便快捷，今天小维给大家分享有关SolidWorks 断开视图技巧。

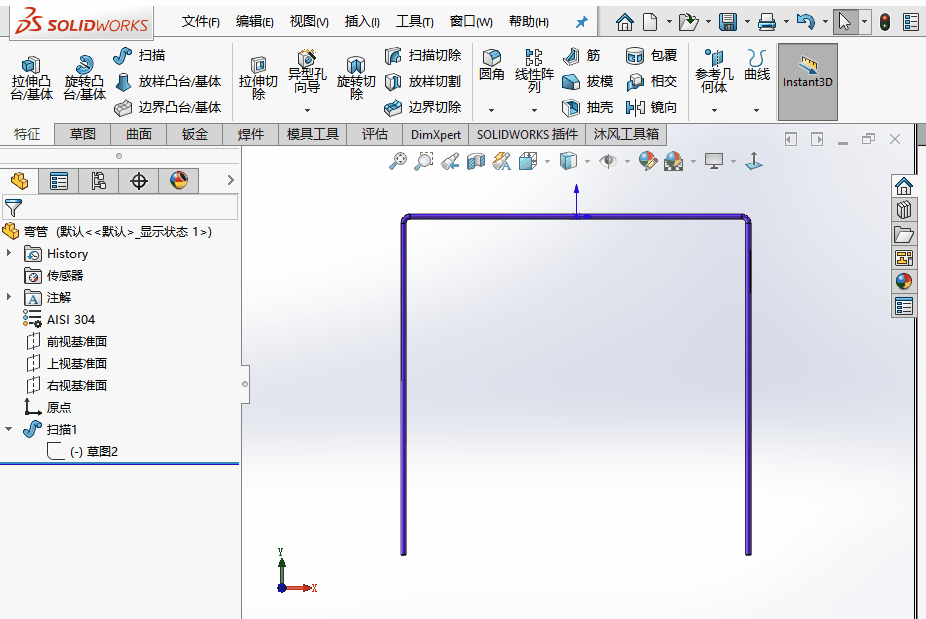

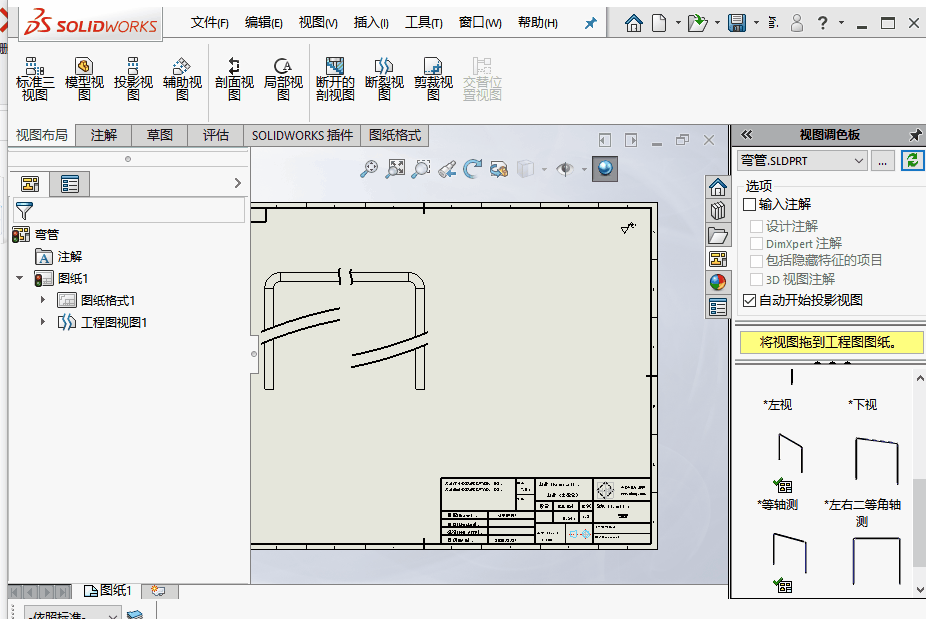

断开视图主要用于过长或过高等图形的表达（如图）。

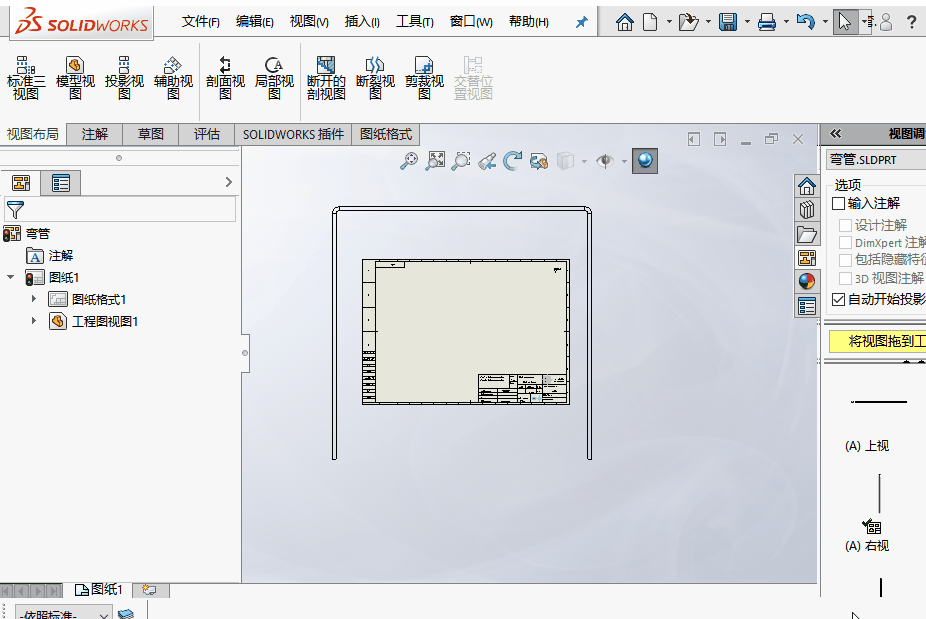

工程图中使用断开视图，点击【视频布局】— 【断裂视图】。
折断线的开口方向和样式可以通过下方的设置进行更改，【高级应用】—【轴侧视图进行断裂】：
需要在零件里先添加一个配置 — 模型断开视图
然后在工程图里勾选对应选项【在爆炸工断开模型下显示】即可。
你学会了嘛？
