SolidWorks转换实体引用功能

发布人: 发布时间: 人气:

  如果你经常用到转换实体引用功能,但当选择平面进行转换实体时,总是多点或是少点东西,今天你就要好好看。

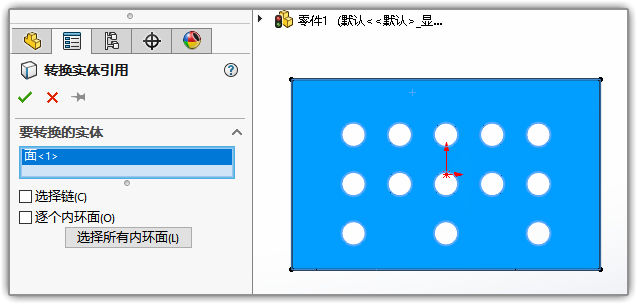

  如图所示,一般遇到这种多项转换,是先打开命令,然后才进行选择,虽然软件提供了【选择链】-【逐个内环面】选项,但是这种操作还是比较慢。

SolidWorks转换实体引用功能

  其实我们只需更换一个顺序,即按住【Ctrl键】,先进行选择需要的轮廓,再点击命令【转换实体引用】就完成了。



SolidWorks转换实体引用功能

  具体步骤:

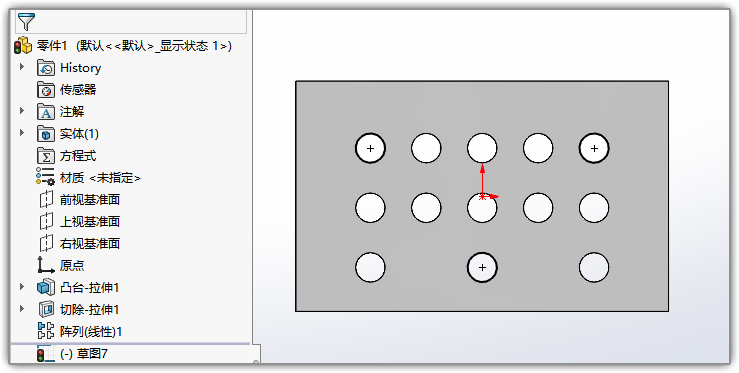

  ◉ 新建草图,按住Ctrl键,选择三个小圆或其它元素。

  ◉ 点击【转换实体引用】即可。

  这样做的好处是控制起来更得心应手,效率更快,我们可以事先选择需要的部分轮廓,包括封闭轮廓内环线,全部选中后再引用命令即可完成。

  有没有很方便呢?
